大變形引伸計的介紹

返回列表來源:天氏庫力 發布日期 2019-12-04 瀏覽:

大變形引伸計主要應用于塑料橡膠行業

引伸計的組成:
引伸計由光電編碼器1、導軌2、立柱3、滑座管4、伸出臂6、標距夾7、水平指示器8、底座9等組成。

引伸計的裝配:
整套引伸計放在試驗機平臺上,調節底座螺釘,觀測水平指示器中水泡的位置,使引伸計垂直于平臺。上下兩滑座管可沿導軌自由滑動。伸出臂裝在滑座管上。引伸計標距可在上下滑座管合攏時,通過調節上下伸出臂的間距來完成(調節范圍</b>10~100mm),伸出臂的伸出長度根據導軌到試樣的距離來調節鎖定。伸縮臂前端裝有夾頭,用夾頭夾住橡膠或塑料試樣。拉伸時試樣伸長,上下滑座管間距增大,上下滑座管沿導軌的位移通過光電編碼器,變換成電信號輸出,在數顯表上直接讀得伸長量。
整套引伸計放在試驗機平臺上,調節底座螺釘,觀測水平指示器中水泡的位置,使引伸計垂直于平臺。上下兩滑座管可沿導軌自由滑動。伸出臂裝在滑座管上。引伸計標距可在上下滑座管合攏時,通過調節上下伸出臂的間距來完成(調節范圍25~200mm),伸出臂的伸出長度根據導軌到試樣的距離來調節鎖定。伸縮臂前端裝有夾頭,用夾頭夾住橡膠或塑料試樣。拉伸時試樣伸長,上下滑座管間距增大,上下滑座管沿導軌的位移通過光電編碼器,變換成電信號輸出,在數顯表上直接讀得伸長量。

具體參數:
1、標距:10~100mm;
2、量程:0~500mm;
3、分辨力:0.1mm;
4、行程800mm;
5、供電: 5VDC;
6、輸出:脈沖;
7、精度:1%;
8、滑座管滑動阻力小于0.2N;
9、對試件的夾持力:10~20N;
10、試件寬度范圍:10~20mm
11、試件厚度范圍:2~10mm
12、尺寸:1250×230×150mm3;

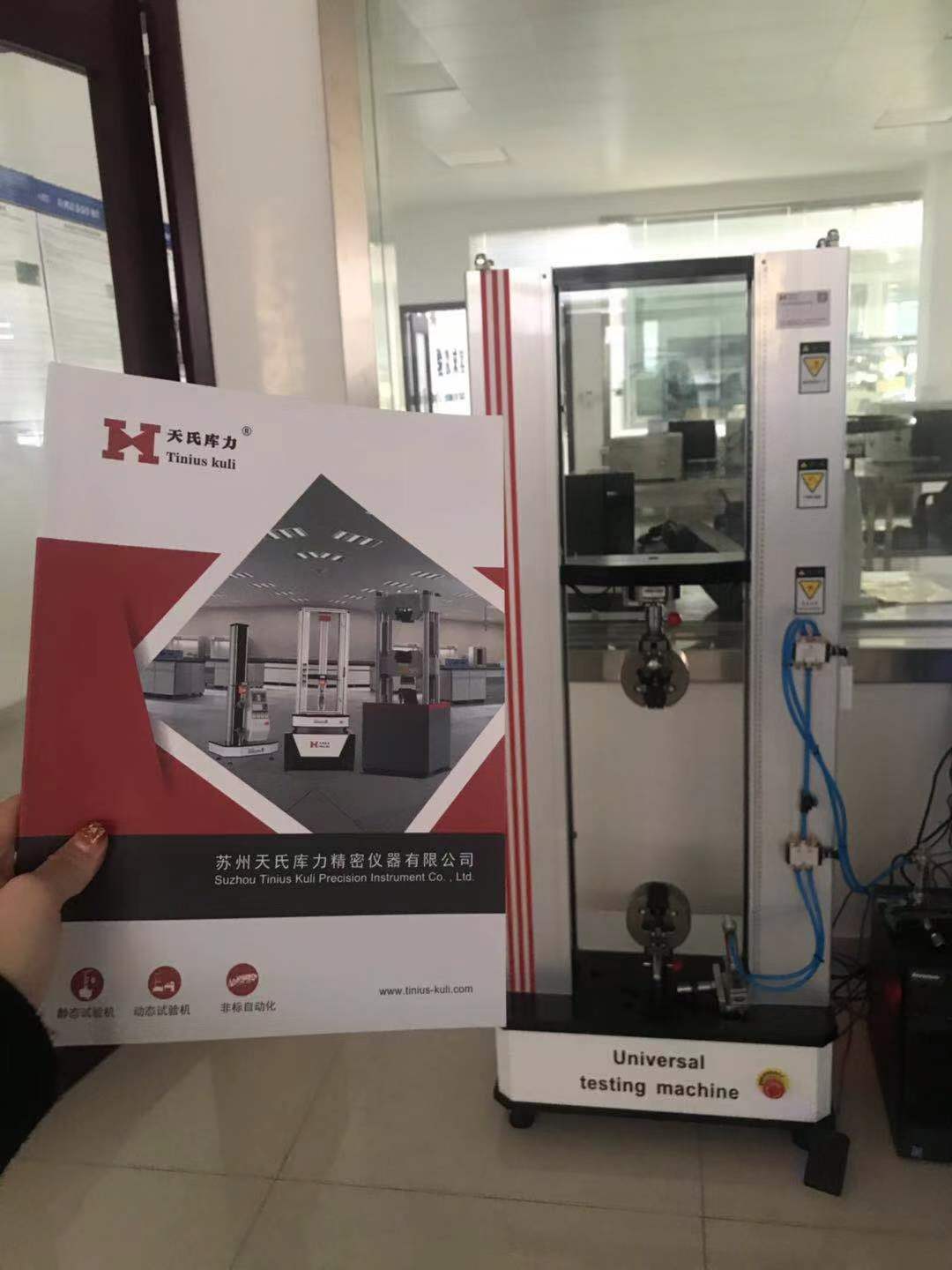

拉力試驗機
