拉力試驗機(jī)操作人員對屈服強(qiáng)度有哪些影響？
來源：天氏庫力 發(fā)布日期
2019-08-26 瀏覽：
眾所周知，產(chǎn)品的屈服強(qiáng)度是衡量材料力學(xué)性能的重要指標(biāo)之一，一般情況下產(chǎn)品的屈服強(qiáng)度只跟產(chǎn)品本身的結(jié)構(gòu)，材質(zhì)，處理工藝有關(guān)，但是在試驗設(shè)備已確定的情況下，試驗結(jié)果的優(yōu)劣就完全取決于試驗人員的綜合素質(zhì)，不同的操作人員，測出來的數(shù)據(jù)可能會有所差異，那么這些差異會體現(xiàn)在哪些方面呢？下面我們就來分析一下拉力試驗機(jī)的操作人員會對屈服強(qiáng)度的測試結(jié)果產(chǎn)生哪些影響。
屈服強(qiáng)度的求取上常出現(xiàn)如下的問題：
1、將非比例應(yīng)力與屈服混為一談
雖然非比例應(yīng)力與屈服都是反應(yīng)材料彈性階段與塑性階段的過渡狀態(tài)的指標(biāo)，但兩者有著本質(zhì)的不同。屈服是材料固有的性能，而非比例應(yīng)力是通過人為規(guī)定的條件計算的結(jié)果，當(dāng)材料存在屈服點(diǎn)時是無需求取非比例應(yīng)力的，只有材料沒有明顯的屈服點(diǎn)時才求取非比例應(yīng)力（一般都是采用Rp0.2）。部分試驗人員對此理解不深，以為屈服點(diǎn)、上屈服、下屈服、非比例應(yīng)力對每一個試驗都存在，而且需全部求取。

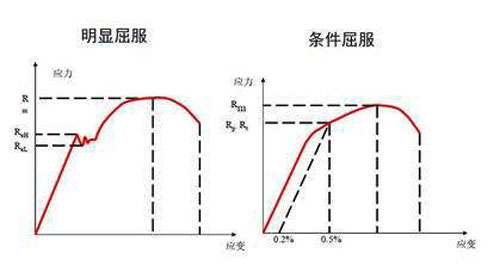

明顯屈服與條件屈服曲線
2、將具有不連續(xù)屈服的趨勢當(dāng)作具有屈服點(diǎn)
國標(biāo)對屈服的定義指出，當(dāng)變形繼續(xù)發(fā)生，而力保持不變或有波動時叫做屈服。但在某些材料中會發(fā)生這樣一種現(xiàn)象，雖然變形繼續(xù)發(fā)生，力值也繼續(xù)增大，但力值的增大幅度卻發(fā)生了由大到小再到大的過程。從曲線上看，有點(diǎn)象產(chǎn)生屈服的趨勢，并不符合屈服時力值恒定的定義。正如在第三類影響中提到的，由于對“力值恒定”的條件沒有定量指標(biāo)規(guī)定，這時經(jīng)常會產(chǎn)生這一現(xiàn)象是否是屈服，屈服值如何求取等問題的爭論。
3、將金屬材料的屈服點(diǎn)與塑料類的屈服點(diǎn)混淆
由于金屬材料與塑料的性能相差很大，其屈服的定義也有所不同。如金屬材料定義有屈服、上屈服、下屈服的概念。而塑料只定義有屈服的概念。另外，金屬材料的屈服強(qiáng)度一定小于極限強(qiáng)度，而塑料的屈服可能小于極限強(qiáng)度，也可能等于極限強(qiáng)度(兩者在曲線上為同一點(diǎn))。由于對標(biāo)準(zhǔn)的不熟悉，往往在試驗結(jié)果的輸出方面產(chǎn)生一些不應(yīng)有的錯誤，如將塑料的屈服概念(上屈服)作為金屬材料的屈服概念(一般為下屈服)輸出，或?qū)o屈服的金屬材料的最大強(qiáng)度按塑料的屈服強(qiáng)度定義類推作為金屬材料屈服值輸出，產(chǎn)生金屬材料屈服值與最大值一致的笑話。
測試屈服用拉力試驗機(jī)
綜上所述，屈服值在材料力學(xué)性能試驗中有著非常重要的作用，但同時在求取時又面臨著許多問題，因此無論是國標(biāo)的制定部門，還是試驗機(jī)的研發(fā)生產(chǎn)廠商、試驗機(jī)的使用部門，都應(yīng)從各自的角度出發(fā)，努力解決所存在的問題，才能實(shí)現(xiàn)屈服點(diǎn)的準(zhǔn)確、快速、方便的求取，為材料的安全使用創(chuàng)造良好的條件。
推薦閱讀
【本文標(biāo)簽】：操作人員對屈服強(qiáng)度影響
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://m.tsbeehall.com/轉(zhuǎn)載請注明出處
