針對不同的試樣夾具鉗口齒形如何選擇
來源：天氏庫力 發布日期
2018-07-25 瀏覽：
試樣的測試首先必須通過夾具對試樣進行夾持和鎖緊，所以不同的試樣就需要不同形狀、不同材質、不同結構的夾具與之配套，由于產品是直接與夾具的鉗口接觸的，這也決定了夾具鉗口的設計與齒形尤為重要，那么夾具的鉗口有哪些不同的齒形呢？對于不同的試樣我們又該如何選擇？本文天氏庫力小編將為大家詳細介紹分析。
目前我們所使用拉伸夾具大都有直接夾持試樣表面的鉗口部分，鉗口上多有不同種類的齒形，目前使用的齒形多以線切割方式加工（V型鉗口為電火花方式加工，齒形較為單一，在此不予贅述），大致如下幾種類型：
1、楔形夾具和對夾夾具

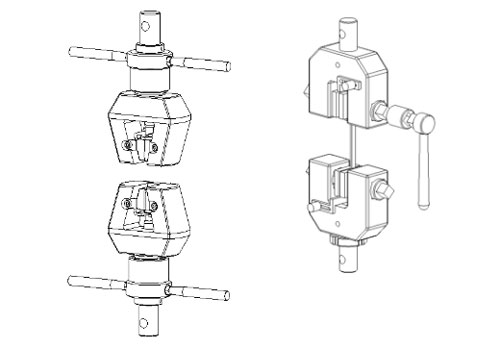

楔形夾具和對夾夾具

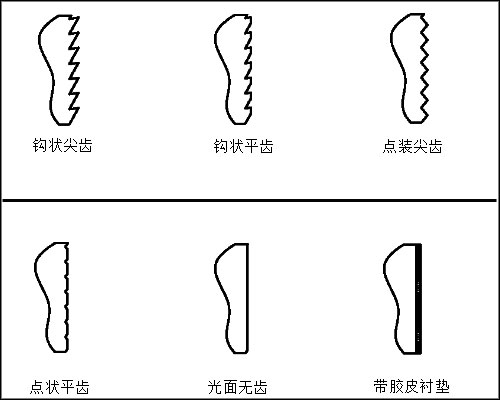

2、夾具齒形
2.1 鉤狀尖齒 ：該齒形用于大部分鉗口，齒形朝向與拉伸方向相反，隨著試驗的進行可以不斷咬入試樣、增強夾持力度。
2.2鉤狀平齒：該齒形用于楔型液壓夾具中的薄板鉗口，齒尖表面磨平，避免夾持力過大嚴重?fù)p壞試樣。
2.3點裝尖齒：該齒形大多用于對夾夾具，齒形朝向與試樣表面垂直，可以得到更好的初始夾持效果，減小因試樣變形引起的夾持力變小的問題。楔型夾具在遇到較硬的塑料試樣時，同樣可以考慮使用此種齒形。
2.4點狀平齒：該齒形只用于增加鉗口表面的摩擦力，界于尖齒與光面鉗口之間，可以用于解決一些光面無法夾緊，尖齒容易斷鉗口的試樣，如金屬箔，金屬絲，布革材料等。
2.5光面無齒：該齒形只見于對夾夾具，用于質地較硬，但較易損壞的試樣，如金屬絲。
2.6帶膠皮襯墊：該齒形只見于對夾夾具，主要用于柔軟易損試樣拉伸試驗，如薄膜、單絲等。
夾具齒形圖

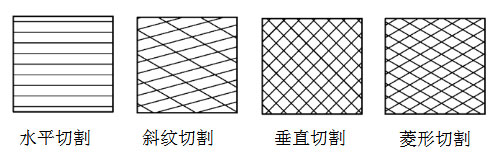

3、齒形切割方向（需線切割的鉗口）
3.1水平切割：水平紋路，用于韌性強但易被尖齒穿透的試樣（如海綿橡膠等），可以得到良好效果，常見于偏心輪、對夾、杠桿夾具中。
3.2斜紋切割：斜紋有時只有一個方向，此齒形主要用于夾持力的液壓板材鉗口，其齒尖承力優于點狀的鉗口，且較耐磨損。
3.3垂直切割：形成點狀齒形，最為常用的切割方式，可以使單位面積內的齒數達到最大，平均的分配夾持力度。
3.4菱形切割：對稱的斜紋切割方式，形成齒形較大、較耐磨、較稀疏，可以加強單個齒尖的夾持力，以改善初始加持效果。常見于較大試驗力的楔型夾具。
注：以上各種齒形結合不同切割方向，可形成多種組合，根據其特性，具有不同的夾持效果。
夾具齒形切割方向圖

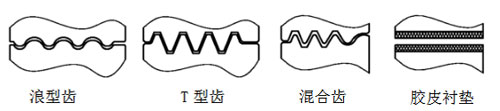

4、寬帶夾具
4.1浪型齒：齒形柔和，用于柔軟帶狀試樣的拉伸，可以有效防止試樣損傷。代表為DSD503A，專用與布革材料、編織帶等試樣拉伸試驗，效果良好。
4.2T型齒：齒形較為尖利，用于力值較大，較難夾緊的試樣，適用范圍比較小。代表為DSI303A，可用于部分打包帶試驗。
4.3混合齒：適用于特種試樣的鉗口，圖為ZDA303防水卷材專用夾具鉗口。該鉗口上半T型齒，下半波浪齒。既利用T型齒的尖利保證加持牢固，也利用波浪齒的特性防止斷鉗口，專用與瀝青類防水卷材試樣拉伸。
4.4膠皮襯墊：適用于力值較小，變形量較小，較為柔軟或脆性強易損壞試樣的拉伸。但夾持力足夠且加力均勻的情況下也可適用與布革、玻纖網格、等特殊試樣的拉伸，如ZDA503雙點對夾。
寬帶夾具齒形圖
