密封膠的力學性能及測試儀器介紹
來源：天氏庫力 發布日期
2018-12-21 瀏覽：
密封膠的主要力學性能有如下幾種：
1.硬度：硬度是指密封膠完全固化成為橡膠體之后的硬度，屬于產品物理機械性能之一。硬度是指材料抵抗企圖物質刻劃或壓入其表面的能力。根據測定硬度方法的不同，硬度的表示方法有布氏硬度、洛氏硬度、邵氏硬度等多種方法。國家規定用邵氏A硬度。標準的硬度值是按照國標方法制作試件用硬度測定儀檢測出來的。密封膠的硬度高，表面密封膠剛性強，彈性及柔性不足；硬度小就相反，彈性和柔性好，剛性不足。因此密封膠既不是越硬越好，也不是越軟越好，而是根據實際需要有一定的范圍要求。
2.拉伸強度：拉伸強度也是密封膠完全固化之后的機械性能之一。拉伸強度又稱抗張強度，扯斷強度，俗稱拉力。是指材料受到拉力時抵抗破壞的能力。拉伸強度值也是按國家標準規定的方法檢測出來的。密封膠根據其使用的需要是要有一定強度要求的,特別是結構膠,更是在國標中明確規定了強度的最低值,強度太差的密封膠是不能滿足使用需要的。但是,如果過分強調密封膠的強度而忽略了彈性也是不可進取的。
3.伸長率：伸長率是密封膠完全固化之后的彈性表現，也屬于機械性能之一，指材料在拉伸時的總伸長與原長之間比值的百分率。彈性好的密封膠就會有較大的伸長率。作為伸長率的最低要求，密封膠必須滿足國家標準中定伸性能的要求。
4.拉伸模量和位移能力。拉伸模量和位移能力是上述幾個機械性能的綜合性能表現。拉伸模量表征的是密封膠拉伸到一定伸長率時產生的強度。因此摸量的表示方法是同時與伸長率一起的，如伸長25%時拉伸摸量是0.46Mpa。位移能力是表示由于基材熱脹冷縮導致接縫變位時密封膠所能承受的變位能力。比如我們稱密封膠具有±25%的位移能力，就表明使用該產品的膠縫可以承受原來寬度25%的拉伸與壓縮，例如原膠縫寬度為12mm，它最大可以壓縮到9mm，拉伸到15mm。位移能力可以用拉伸壓縮循環或冷拉熱壓循環的方法檢測出來。
5.對基材的粘接性。這是密封膠實際使用中很重要的一項性能，密封膠必須對實際使用的基材有良好的粘接性才能使用。檢驗粘接性的簡便方法是將基材用適當的溶劑或洗滌劑清潔干凈并干燥后，并將密封膠打在上面，待密封膠固化之后（約3-5天），用手剝離密封膠觀察粘接情況。 有條件的客戶可以使用剝離強度試驗機檢測粘接強度。
注意：拉動完全固化后的膠條可以對強度、彈性和伸長率進行相對判斷。進行這一實驗時必須注意：我們平常是將膠條打在紙上的，從紙上撕下膠條后，往往在膠條上粘了一層紙，如果這樣拉動膠條，由于紙是沒有彈性的，一拉就會撕裂，同時粘在紙上的膠條也就會撕裂開一個口子，由于硅酮密封膠抗撕裂強度一般都比較低，拉伸產生的應力會集中在撕裂處，很容易從這里拉斷膠條，影響觀察判斷。正確的做法是將膠條打在塑料薄膜上，待膠條完全固化后拉動膠條對性能進行判斷。
測試密封膠力學性能需要以下幾種儀器：

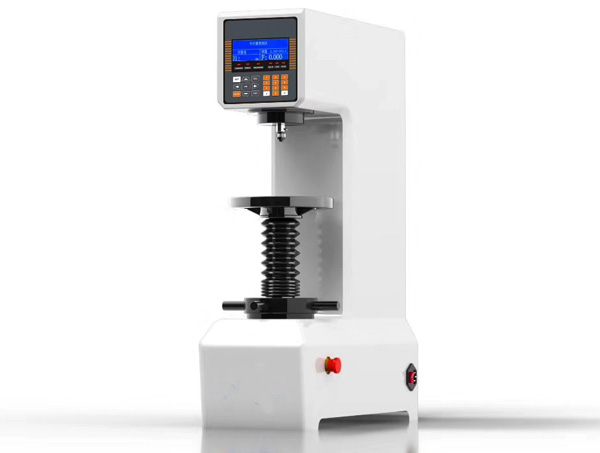

1.測試硬度需要儀器—硬度計（維氏硬度計）

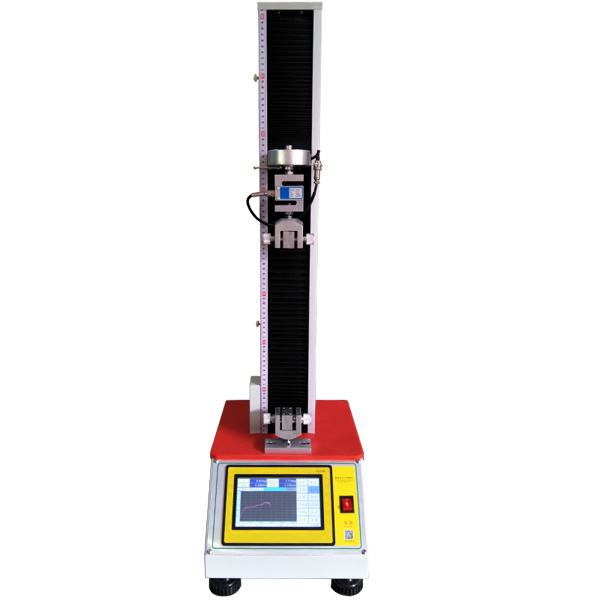

2.測試拉伸強度、伸長率、拉伸模量、粘接強度需要的儀器—電子拉力機（量程：0-50kg）
除了以上一些力學性能，不干膠還需要檢測的一些性能有：外觀，擠出性，觸變性，固化性能等。更多關于其性能的測試具體方法可以向我們咨詢。
推薦閱讀
【本文標簽】：密封膠的力學性能
【責任編輯】：天氏庫力 版權所有：http://m.tsbeehall.com/轉載請注明出處
