物體和壓敏膠粘帶粘性面之間以微小壓力發(fā)生短暫接觸時,膠粘帶對物體的粘附作用稱為初粘性。壓敏膠粘帶初粘性的測試執(zhí)行GB/T4852-1984標準。
1.測定原理
將一鋼球滾過平放在傾斜板上的膠粘帶粘性面。根據(jù)規(guī)定長度的粘性面能夠粘住的最大鋼球尺寸，評價其初粘性大。
2.測試設備
(1)斜面滾球裝置
本裝置主要由傾斜板、放球器、支架、底座及接球盒等部分組成。如圖11-10所示：

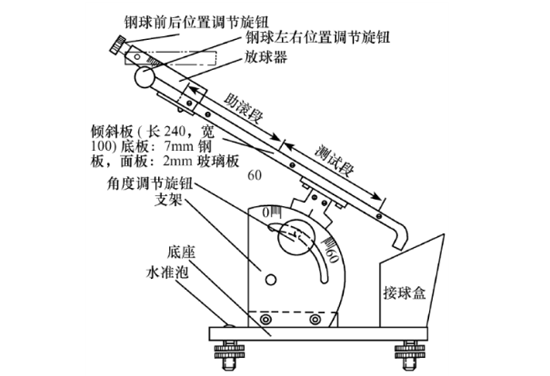

圖11-10：斜面滾球裝置示意圖
1)傾斜板。以厚約2mm的玻璃板覆在厚約7mm的鋼板上組成傾斜板。兩板間可襯入毫米坐標紙,作為安放試樣、調(diào)節(jié)鋼球起始位置的標記。
2)放球器。放球器應能調(diào)節(jié)傾斜板上的鋼球起始位置,釋放鋼球時,對球應無任何附加力。
3)支架。支架用于支持傾斜板,并可在(0~60)°范圍內(nèi)調(diào)節(jié)板的傾角。
4)底座。底座應能調(diào)節(jié)并保持裝置的水平狀態(tài)。
5)接球盒。接球盒用于承接板上滾落的鋼球,其內(nèi)壁襯為軟質(zhì)材料。
(2)鋼球
以GCr15軸承鋼制造,精度不低于GB308-1977《鋼球》規(guī)定的0級,可作為測試用鋼球。按其英制直徑的32倍值編排球號,測試時應使用球號連續(xù)的一組鋼球。平時應存放在防銹油中,有銹跡、傷痕的球必須及時更換。
(3)聚酯薄膜
釆用符合JB1256-77規(guī)定的厚度為0.025mm的薄膜,其長度約為110mm,寬度比試樣約寬20mm。
(4)清洗劑和擦拭材料
清洗劑可釆用化學純的丙酮、乙酸乙酯、酒精等適宜的溶劑。擦拭材料采用脫脂紗布等柔軟的纖維織物作為擦拭材料,這類材料應不含有可溶于上述溶劑的物質(zhì)。
3.試樣
試樣寬度為(10~80)mm,長度約為250mm,除去最外層(3~5)圈膠粘帶后，以約300 mm/min的速度解開卷狀膠粘帶(對片狀制品則以同樣速率揭去其隔離層),每隔200mm左右載取1個試樣,取4個以上。
a.試樣拉伸變形較大時,允許有不大于3min的停放時間,使其復原。
b.取樣時不允許手或其他物體接觸試樣測試段。
膠帶初粘性試驗機
4.測試步驟
(1)準備工作
1)將斜面滾球裝置調(diào)至水平位置,除特殊規(guī)定外,將傾斜板的斜角調(diào)到30°。
2)用蘸有清洗劑的脫脂紗布,擦洗玻璃表面和聚酯薄膜的兩面,再用紗布擦干凈。
3)將擦去防銹油的鋼球,放入盛有清洗劑的容器內(nèi)浸泡數(shù)分鐘,取岀后,用清潔的清洗劑和紗布反復清洗擦拭,然后再用干浄紗布擦拭干凈,清洗后的鋼球,應用干凈的竹(木,塑料)制鑷子等工具夾取。
4)將膠粘帶試樣粘性面向上地放置在傾斜板上。在規(guī)定部位覆上聚酯溥膜作為助滾段。助滾段應平整,無氣泡,皺折等缺陷。助滾段以下100mm范圍為測試段。
5)用膠粘帶將助滾段兩側(cè)及試樣下端固定在傾斜板上。必要時,也可以用膠粘帶沿測試段兩側(cè)邊緣加以固定,使試樣平整地貼合在板上。
6)用鑷子把鋼球夾入放球器內(nèi),調(diào)節(jié)放球器的前后位置,使鋼球中心位于助滾段起始線上,在正式測試前,一個試樣允許作多次測試,但應調(diào)節(jié)放球器的左右位置,使鋼球每次滾過的軌跡不重合。
試樣寬度大于25mm時,以試樣中央25mm的區(qū)域為有效測試區(qū)域
(2)預選最大鋼球
1)輕輕打開放球器,觀察滾下的鋼球是否在測試段內(nèi)被粘住(停止移動逾5s以上)。從大至小,取不同球號的鋼球進行適當次測試,直至找到測試段能粘住的最大球號鋼球。
2)取上述最大球號鋼球和球號之相鄰的大小兩個球,在同一試樣上各進行一次測試以確認最大球號的鋼球。
(3)正式測試
取3個試樣,用最大球號鋼球各進行1次滾球測試。若某試樣不能粘住此鋼球,可換用球號僅小于它的鋼球進行1次測試,若仍不能粘住,則必須從準備開始進行重新測試。
5.測試結(jié)果
(1)測試結(jié)果以鋼球球號表示。
(2)在3個試樣各自粘住的鋼球中,如果3個都為最大球號鋼球,或者2個為最大球號鋼球,而另一個的球僅小于最大球號,則測試結(jié)果以最大球號表示;如果1個為最大球號鋼球,而另兩個鋼球球號僅小于最大球號,則測試結(jié)果以僅小于最大球號的鋼球球號表示。
來源：天氏庫力 發(fā)布日期
2019-12-17 瀏覽：
