塑料三點彎曲試驗方法及步驟介紹

返回列表來源:天氏庫力 發布日期 2021-02-04 瀏覽:

彎曲實驗常用三點式彎曲試驗,將橫截面為矩形的試樣跨于兩個支座上,通過一個加載壓頭對試樣施加載荷,壓頭著力點與兩支點間的距離相等。

在彎曲載荷的作用下,試樣將產生彎曲變形。變形后試樣跨度中心的頂面和底面偏離原始位置的距離稱為撓度。試樣隨載荷增加其撓度也增加。塑料的彎曲試驗就是把試樣支撐成橫梁,使其在跨度中心以恒定速度彎曲,直到試樣斷裂或變形達到預定值(規定撓度),測量該過程對試樣施加的壓力,并計算彎曲強度、彎曲模量等值。

塑料彎曲試驗機
塑料彎曲試驗機

取樣要求:

試樣為塑料,具體要求如下:
1.可采用注塑、模塑或由板材經機械加工制備矩形截面積的試樣。推薦試樣80±2mm,寬10.0±0.2mm,厚4.0±0.2mm。當不可能或不希望采用推薦試樣時,試樣長度和厚度之比應與推薦試樣相同,即L/H=20±1。

2.每個樣品試樣數為5個。

3.試樣厚度小于1mm時不作彎曲試樣,厚度大于50mm的板材應單面加工到50m,且加工面朝向壓頭。

測試步驟:
1.試驗應在受試材料標準規定的環境中進行。

2.測量試樣中部的寬度b(精確到0.1mm),厚度h(0.001m),計算一組試樣厚度的平均值。剔除厚度超過平均厚度允差±0.5%的試樣,并用隨機選取的試樣來代替。

3.調節跨度L使L=(16±1)h(厚度平均值)并測量調節好跨度,精確到0.5%。

4.設置好合適的試驗速度。

5.把試樣對稱地放在兩個支座上,并于跨度中心施加力。

6.記錄試驗過程中施加的力和相應的撓度,當試樣斷裂或變形達到預定值(即規定撓度)時,試驗結束。(注:規定撓度為試樣厚度h的1.5倍,單位mn)

7.試驗結果以每組5個試樣的算術平均值表示。試樣在跨度中部分三分之一以外斷裂,試驗結果作廢,并應重新取樣進行試驗。

結果計算:
彎曲強度是試樣在彎曲過程中承受的最大彎曲應力。彎曲應力是試樣跨度中心外表面的正應力,按下式計算:
F=3PL/2bh²
式中:F-彎曲應力,MPa
          P-施加的力,N
          L-跨度,mm
          b-試樣寬度,mm
          h-試樣厚度,mm

試驗數據:

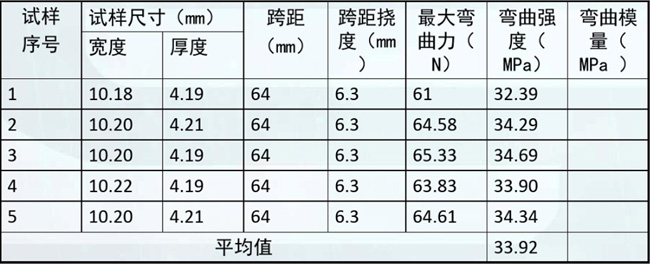

試驗數據的輸出報表中需包含試樣的尺寸,跨距,跨距撓度,最大彎曲力,彎曲強度,彎曲模量等必要信息,具體可參考下圖表格:



彎曲試驗輸出數據
彎曲試驗輸出數據
