拉力機拉伸測試時速度的重要性
來源：天氏庫力 發布日期
2018-06-19 瀏覽：

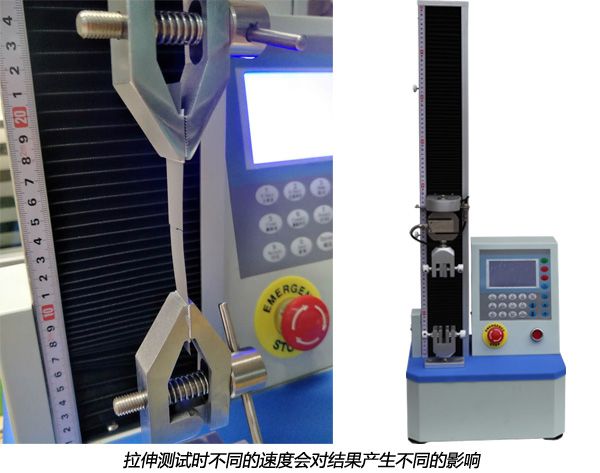

力學試驗機拉伸速度主要是對于拉伸速度、斷后延伸率、屈服強度的影響，拉力機試驗機拉伸速度的影響隨材料的不同而有所差異，因此做拉伸試驗時我們必須嚴格按照標準試驗方法規定的速率要求對拉力機廠家進行檢驗，否則會對試驗結果的準確性造成影響。
下面天氏庫力的小編來分析一下，拉力機的速率到底對拉力機的拉伸等測試結果有著怎樣的影響。主要體現在對試驗過程和試驗數據的影響兩方面：
首先，在彈性形變段，拉力機一般都選擇采用應力速率操控或者負荷操控。塑性較好的材料試樣過了彈性段以后，載荷增加不大，而變形增加很快，拉力機所以為了防止拉伸速度過快，一般采用應變操控或者橫梁位移操控。所以在GB228-2002里面建議了，“在彈性范圍和直至上屈服剛度，該萬能試驗機夾頭的分離速率應盡可能保持恒定并在規定的應力速率的范圍內，若僅測定下屈服剛度，在試樣平行長度的屈服期間應變速率應在0.00025/s～0.0025/s之間。平行長度內的應變速率應盡可能保持恒定。
在塑性形變范圍和直至規定剛度(規定非比例延伸剛度、規定總延伸剛度和規定殘余延伸剛度)應變速率不應超過0.0025/s。這里面有一個很關鍵的問題，就是應力速度與應變速度的切換點的問題。最好是在彈性段結束的點進行應力速度到應變速度的切換。在切換的過程中要保證沒有沖擊、沒有掉力。這是拉力機的一個非常關鍵的技術。那么具體對試驗過程的影響體現在哪里呢？
1、引伸計的裝夾、跟蹤與取下來的時機。對于鋼材的拉伸的試驗，如果要求取最大力下的總伸長，那么引伸計就必須跟蹤到最大力以后再取下。對于薄板等拉斷后沖擊不大的試樣，引拉力機伸計可以直接跟蹤到試樣斷裂；但是對于拉力較大的試樣，最好的辦法是試驗機拉伸到最大力以后開始保持橫梁位置不動，等取下引伸計以后在把試樣拉斷。有的夾具在夾緊試樣的時候會產生一個初始力，拉力機一定要把初始力消除以后再夾持引伸計，這樣引伸計夾持的標距才是試樣在自由狀態下的原始標距。
2、拉力速度的問題。拉力機在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大。這時候如果以橫梁位移操控來做拉伸試驗，那么速度太快會導致整個彈性段很快就被沖過去。
那么，拉力機的拉伸速率對試驗結果數據有什么樣的影響呢？主要由以下幾個方面：
1.屈服強度：試驗速度較慢時，屈服強度與抗拉強度相差比較大；試驗速度愈快，屈服強度與抗拉強度的差值逐漸減少。
2.抗拉強度：鋼絲拉力機抗拉強度隨著試驗速度的拉力機價格上升，抗拉強度增大，但是到達一定階段后趨于穩定。
3.斷后延伸率：拉力機拉伸速度的提高使斷后延伸率下降，到一定階段后斷后伸長率下降趨于緩慢，（另外塑性大的抗拉強度和斷后伸長率對拉伸速度的敏感性大，而塑性小的抗拉強度和斷后伸長率對拉伸速度敏感性則是相對較?。?/span>
一般情況下，拉力機拉伸速度的變化對試驗結果的影響如上，但對于塑料材料，它屬于粘彈性材料，它的應力松弛過程與變形速度緊密相連。拉力機當拉伸速度減小時，拉伸強度減小，斷裂伸長率增大；拉伸速度增大時，塑料呈現脆性，拉伸強度增大，斷裂伸長率減小。
以上就是拉力機拉伸測試時速度對整個測試的影響，我們能夠總結出：拉伸速度對整個試驗進程和試驗結果都有著較明顯的影響，所以，在測試不同材質的材料時，我們要選擇好合適的速度。這樣才能達到理想的測試效果。
推薦閱讀
【本文標簽】：拉伸測試,拉伸速度
【責任編輯】：天氏庫力 版權所有：http://m.tsbeehall.com/轉載請注明出處
