拉力機是用來對材料進行力學測試的靜態試驗機，拉力機的位移對整個試驗的結果影響重大，而有些時候經常會出現位移系統的異常現狀，導致位移數據嚴重失準，本文天氏庫力小編將從分析，檢修，維修，校準等方面系統的為大家詳解如果應對拉力機位移系統的故障。
首先，我們熟悉拉力機位移系統的原理的朋友不難發現，一旦出現位移故障不外乎以下幾種可能：位移傳感器，放大器單元，系統設定故障，所以我們對拉力機位移系統維修也是對這三個方面的檢測修理過程。

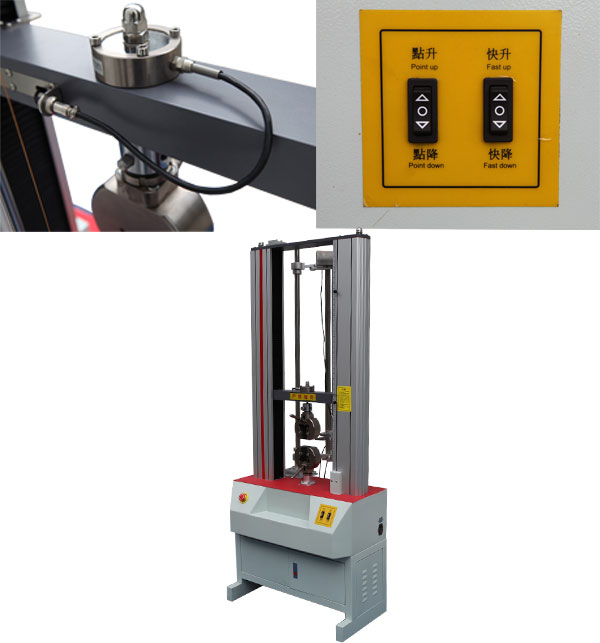

拉力機位移系統
一、拉力試驗機維修過程：
(1)檢查位移傳感器。由于試驗機系統為一閉環系統，判斷系統中哪一部分出現故障，要先斷開系統中的回路，使系統成為一開環系統。判斷傳感器信號試驗機的基本結構是否正常，要斷開位移傳感器的反饋信號，使系統成為開環。這時，從工作站發出一個控制作動器移動的信號，然后測量傳感器的反饋值，重復幾次后，測量到的傳感器的反饋數據為一個線性變化的直線，判定傳感器正常。
(2)檢查放大器單元。排除了位移傳感器的故障尺測量作動器的移動距離，當作動器回到中心位置時，后，現在要檢查放大器單元是否正常。由于試驗機系統再按下“標定”鍵，系統會再次修正顯示值。此時，試為一閉環系統，要檢查放大器單元是否正常，首先要驗機在“拉”向的位移系統標定已完成。同樣的步驟斷開放大器單元的輸出信號。拆除輸出接線，通過工可以標定試驗機的“壓”向，這樣試驗機的位移系統作站給放大器單元加一個直流輸入信號，并測量放大標定完成，試驗機恢復正常地使用。器單元的輸出情況，重復幾次后，測量到的放大器單4維修的一般方法元的輸出信號成線性變化趨勢，判定放大器單元正常。由于英斯德朗公司設備技術非常先進。
(3)最后，如果上述兩步檢查都沒有什么問題可能就是系統設置出現問題了。觀察工作站中的顯示數據并和正常數據進行比對，發現不正常后重新設定作動器的行程。如果工作站的顯示板上的顯示值仍不正確，則應該考慮重新標定位移系統。
二、位移系統標定
第一步：由于試驗機在試驗過程中，標定功能已通過對試驗機位移系統的標定，使試驗機恢復正經被鎖定，需要重新解鎖才能開始標定。把系統中的常的位移控制功能，并恢復了正常使用。同時也節約“標定鎖定”改為“標定解鎖”。了外檢的費用。
第二步：進入標定系統，要通過三個步驟對位移系統進行標定：
1)根據作動器的總行程找到作動器的中心位置。當作動器移動到中心位置時，需要按下工作站中的“標定”鍵，使系統記下作動器的中心位置，試驗機系統自行對零點進行標定。
2)試驗機系統提示要求作動器向下50mm，用一個已檢定過的鋼板尺來測量作動器的移動距離，當作動器移動到50mm時，按下“標定”鍵，系統會自動。
